精密数控成形机床 AF70

AF系列精密数控电火花成形机床是我司新推出的升级换代产品。该系列机床采用新的图形化操作系统，并在电气、机械等方面进行重大改进，使得机床的加工速度、电极的消耗和镜面加工效果等性能都有显著提升。机床配备遥控操作中心，并采用17寸液晶触摸显示屏，使人机交互操作更加便捷。该系列产品广泛应用于模具行业、零部件、航空航天、特种材料的高精密加工以及用于组成自动化生产线。

所属分类：

成形机系列

关键词：

镜面火花机

电火花成形机

成形机

留言咨询相关产品

产品详情

项目	单位	AF70
整机外形尺寸	mm	2100×2660×2720
整机重量	kg	4600
开门方式		平开门/升降开门
工作台面尺寸	mm	800×600
Z 轴端面至工作台面距离	mm	260~660
坐标轴行程 X/Y/Z	mm	700×400×400
电极及工件
最大电极重量	kg	100
最大工件重量	kg	2000
最大工件尺寸	mm	1100×700×450
坐标轴
X/Y/Z 轴手动速度	m/min	4 档可调，最高 4
X/Y/Z 轴软件螺距补偿	mm	5
X/Y/Z 轴导轨类型		直线滚动导轨
最小清角	μm	20
CNC
控制系统		基于工控机系统
操作系统		Windows 10
电子盘		SSD 大于 32G
输入方式		MDI、USB、LAN
显示器		17″ 液晶触摸显示器
控制轴		XYZC 四轴，四轴联动 (C 轴为选配轴 )
插补类型		直线 / 圆弧
平动类型		自动平动 / 伺服平动
平动模式		圆形 / 方形 / 向量 / 多边形等
遥控操作中心
功能键		轴的选择和移动 / 移动速度和单步 / 泵 / 开始 / 停止 / 暂停 / 找边 / 找孔中心 / 半程移动 / 回零 / 开卡头
电柜和加工
标准电源		3×380V 50/60Hz 10KVA
最大加工电流	A	50( 选配 100A)
加工条件存贮容量		1000
最大加工速度	mm³/min	380±10%(50A)/550±10%(100A)

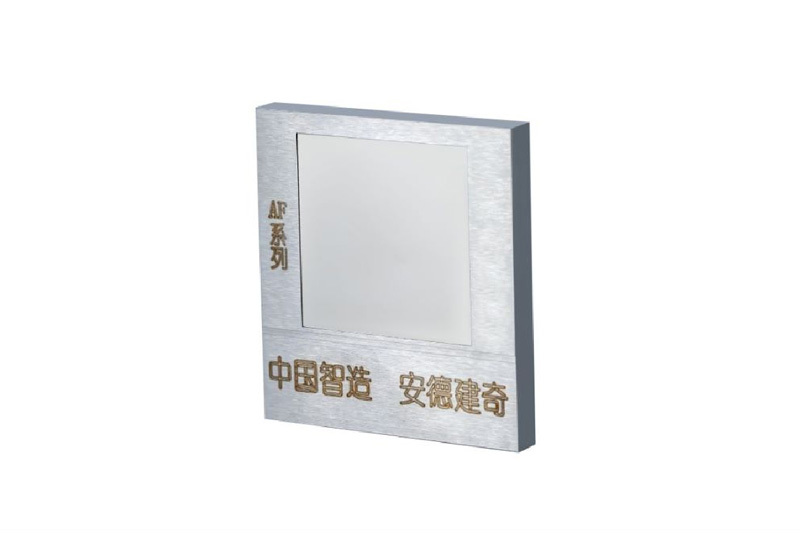

最佳表面粗糙度	μm	Ra≤0.1 ( 紫铜电极、最大电极面积 300mm²，工件材料 S136 镜面钢 )
选配件
扩充加工电流模块	A	100
AC 交流伺服系统		松下
内置 C 轴	kg	最大电极重量 15kg
X/Y/Z 直线光栅尺		HEIDENHAIN 分辨率 0.25μm 直线光栅尺 ( 需同时选配 AC 交流伺服系统 )
AEC 电极交换装置		AF50：4 把刀库；AF70：5 把刀库
个性化定制
1、机床配置；2、机床性能；3、特殊功能；4、个性化颜色
